Elektromechanik

Assa Abloy effeff Sicherheitseinsteckschlösser

----Einfachverriegelung

Motorausführung Modell 509E/509X

Drückersteuerung Modell 709x/809X

Microschalter Modell 409x

Mechanik Modell 309x/309B



Die Sicherheitsschlösser von effeff sind in drei Funktionsvarianten verfügbar:

Motorschloss Modellreihe 509E in den Dornmaßen 35/40/45/55/65/80 mm

Drückergesteuert Rohrrahmenschloss Modellreihe 809® und 809E Dornmaße 35/40/45 mm

Drückergesteuert Vollblattschloss Modellreihe 809M Dornmaße 60/65 mm

Mechanisch Rorhrahmenschloss Modell 309-B mit gesteuertem Türdrücker (Funktion B) Dornmaß 30/40/45 mm

Mechanisch Vollblattschloss Modell 309MB mit gesteuertem Türdrücker (Funktion B) Dornmaß 60/65 mm.

Die Modellreihen 509E/809®/809E/309-B bestechen durch erhöhten Einbruchschutz aufgrund einem gehärteten Riegel (Oberflächenhärte 60HRC) und einer seitlichen Riegequerkraft von 20 kN!

Die Schlösser der X-Modellreihe sind in vier Funktionsvarianten und als Rohrrahmenschloss Dornmaß 30/35/40/45 sowie als Vollblattschloss Dornmaß 55/60/65/80 mm verfügbar

Motorschloss Modellreihe 509X

Drückersteuerung Modellreihe 709X

Mechanisch mit Mikroschalter Modellreihe 409X

Mechanisch Modellreihe 309X

Alle Schlösser der X-Modellreihe sind sowohl nach DIN EN 179 als auch nach DIN EN 1125 zugelassen. Der Anwender muss hinsichtlich der Schlossvariante vorab nicht entscheiden, ob die Tür als Not- oder Panikausgang genutzt wird: Das Schloss ist für beide Möglichkeiten geprüft und zugelassen.

Artikel 555120-555125                          Preis auf Anfrage





----Mehrfachverriegelung

Motorausführung Modell 519E/529x

Drückersteuerung Modell 819/819E/729x

Mechanik  Modell  319/329x/319B



Die effeff-Mehrfachverriegelung ist ein selbstverriegelndes Panikschloss. Zusätzlich zum 20 mm ausschließenden Schlossriegel wird die Tür durch zwei weitere, ebenfalls 20 mm ausschließende Stahlriegel zugehalten. Der daraus resultierende erhöhte Einbruchschutz bedingt keine Kompromisse in der Funktion des Schlosses. Sowohl die Selbstverriegelung als auch die Panikfunktion sind gegeben.

Alle Schlossriegel sind aus Stahl und oberflächengehärtet (60HRC). Dies bietet einen Anbohrschutz gemäß DIN EN 12209

Die seitliche Belastung der Riegel beträgt 20 kN gemäß DIN 18251!

Die Mehrfachverriegelungen von effeff sind in drei Funktionsvarianten in den Dornmaßen 35, 40,45,55,65 und 80 mm verfügbar:

Motorschlösser Modellreihe 519

Drückergesteuert Modellreihe 819 und 819E

Mechanische Modellreihe 319E mit Wechselfunktion und 319-B / 319EB mit Umschaltfunktion B

Weiterhin sind diese Modellreihen auch mit integriertem Fallenschloss 807 im Stulp und integriertem Fluchttüröffner 331® im Schließblech erhältlich. Sicherheitstüren mit komplexen Rettungsweganforderungen lassen sich damit perfekt realisieren. Im Gefahrenfall kann mit der Panikfunktion über den Innendrücker oder Panikgriffstange jederzeit entriegelt werden.

Als weitere Besonderheit sind diese Mehrfachverriegelungen um einen weiteren 4. Riegel erweiterbar. Anforderungen an Einbruchschutz können somit auch bei überhohen Türen erfüllt werden.

 Artikel  555126-555130                   Preis auf Anfrage



Steuerung für Motorenschloss  Serie 5xx



Zum Betrieb des Motorschlosses 509X / 529X bedarf es dieser Motorschloss-Steuerung.

Vorteile auf einen Blick:

  • Überwachung von Schlossriegel entriegelt / verriegelt
  • Überwachung Steuerfalle
  • Überwachung Türdrückerbetätigung
  • Profilzylinderkontakt
  • Kurzzeit-/Dauerentriegelungsmöglichkeit
  • Automatische Verriegelung bei Stromausfall

Lieferumfang:

  • 1 Stück Steuerung

Überwachungskontakte: Ja
Höhe: 195,2 mm
Breite: 113,3 mm
Tiefe: 45,5 mm

Artikel 555135                                    Preis auf Anfrage



1Stück ,10 Meter Anschlusskabel für Elektroschlösser 4xx/7xx/8xx/5xx Serien

Artikel 555136                                     Preis auf Anfrage

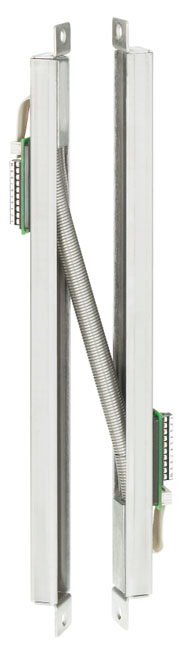

1 Stück Kabelübergang mit Wanne für Montage Elektroschlösser lange Ausführung



Artikel 555136                                      Preis auf Anfrage

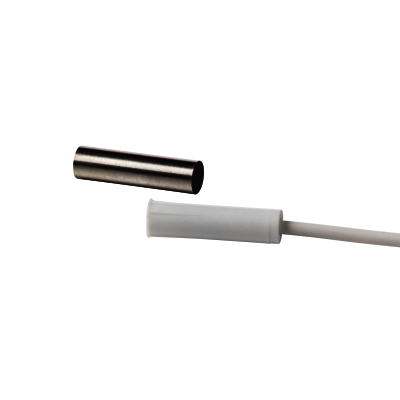

1 Stück Mangnetkontakt wahlweise auf Widerstand oder Schaltung reagierend+ passender Einbausatz mit Montageplatte

Artikel 555137                                        Preis auf Anfrage
